postmelder

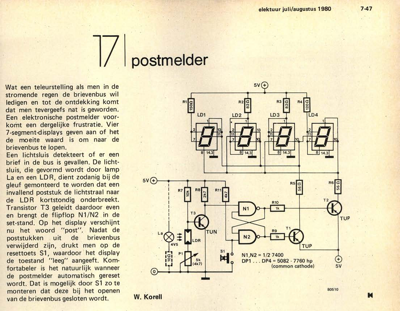

17 postmelder Wat een teleurstelling als men in de stromende regen de brievenbus wil ledigen en tot de ontdekking komt dat men tevergeefs nat is geworden. Een elektronische postmelder voor- komt een dergelijke frustratie. Vier 7-segment-displays geven aan of het de moeite waard is om naar de brievenbus te lopen. Een lichtsluis detekteert of er een brief in de bus is gevallen. De licht- sluis, die gevormd wordt door lamp La en een LDR, dient zodanig bij de gleuf gemonteerd te worden dat een invallend poststuk de lichtstraal naar de LDR kortstondig onderbreekt. Transistor T3 geleidt daardoor even en brengt de flipflop N1/N2 in de set-stand. Op het display verschijnt nu het woord "post". Nadat de poststukken uit de brievenbus verwijderd zijn, drukt men op de resettoets S1, waardoor het display de toestand "leeg" aangeeft. Kom- fortabeler is het natuurlijk wanneer de postmelder automatisch gereset wordt. Dat is mogelijk door S1 zo te monteren dat deze bij het openen N1,N2 = 1/2 7400 D...
