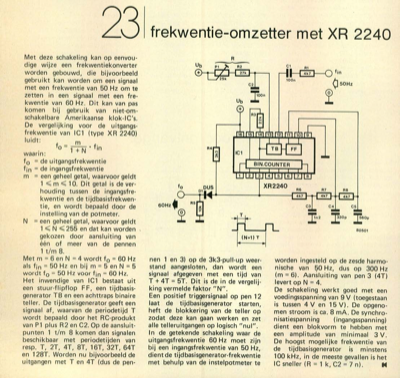

frekwentie-omzetter met XR 2240

Met deze schakeling kan op eenvou- dige wijze een frekwentiekonverter worden gebouwd, die bijvoorbeeld gebruikt kan worden om een signaal met een frekwentie van 50 Hz om te zetten in een signaal met een fre- kwentie van 60 Hz. Dit kan van pas komen bij gebruik van niet-om- schakelbare Amerikaanse klok-IC"s. De vergelijking voor de uitgangs- frekwentie van IC1 (type XR 2240) R Ub P1 R2 0 /A NEI 5k R1 luidt: m = fo 1+N in R4 waarin: fo = de uitgangsfrekwentie in = de ingangsfrekwentie m = een geheel getal, waarvoor geldt 1 < m < 10. Dit getal is de ver- houding tussen de ingangsfre- kwentie en de tijdbasisfrekwen- tie, en wordt bepaald door de instelling van de potmeter. N = een geheel getal, waarvoor geldt 1 < N <255 en dat kan worden gekozen door aansluiting van eÃÅeÃÅn of meer van de pennen 1 t/m 8. Met m=6en N =4 wordt fo =60 Hz als fin = 50 Hz en bij m = 5 en N = 5 wordt fo = 50 Hz voor fin = 60 Hz. Het inwendige van IC1 bestaat uit een stuur-flipflop FF, een tijdbasis- generat...
