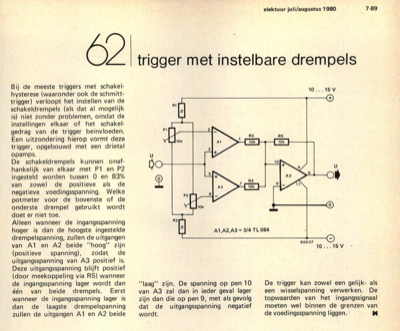

trigger met instelbare drempels

Bij de meeste triggers met schakel- hysterese (waaronder ook de schmitt- trigger) verloopt het instellen van de schakeldrempels (als dat al mogelijk is) niet zonder problemen, omdat de instellingen elkaar of het schakel- gedrag van de trigger beinvloeden. Een uitzondering hierop vormt deze trigger, opgebouwd met een drietal opamps. De schakeldrempels kunnen onaf- hankelijk van elkaar met P1 en P2 ingesteld worden tussen 0 en 83% van zowel de positieve als de negatieve voedingsspanning. Welke potmeter voor de bovenste of de onderste drempel gebruikt wordt doet er niet toe. Alleen wanneer de ingangsspanning hoger is dan de hoogste ingestelde drempelspanning, zullen de uitgangen van Al en A2 beide "hoog" zijn (positieve spanning), zodat de uitgangsspanning van A3 positief is. Deze uitgangsspanning blijft positief (door meekoppeling via R5) wanneer de ingangsspanning lager wordt dan eÃÅeÃÅn van beide drempels. Eerst wanneer de ingangsspanning lager is dan de laagste drempelspanning zu...
