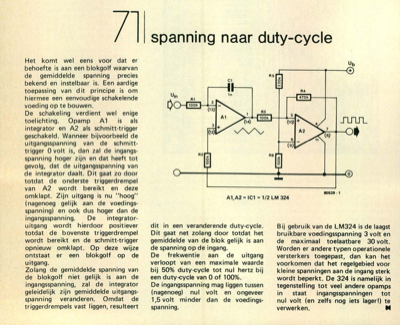

spanning naar duty-cycle

71spanning naar duty-cycle Het komt wel eens voor dat er behoefte is aan een blokgolf waarvan de gemiddelde spanning precies bekend en instelbaar is. Een aardige toepassing van dit principe is om hiermee een eenvoudige schakelende voeding op te bouwen. De schakeling verdient wel enige toelichting. Opamp Al is als integrator en A2 als schmitt-trigger geschakeld. Wanneer bijvoorbeeld de uitgangsspanning van de schmitt- trigger 0 volt is, dan zal de ingangs- spanning hoger zijn en dat heeft tot gevolg, dat de uitgangsspanning van de integrator daalt. Dit gaat zo door totdat de onderste triggerdrempel van A2 wordt bereikt en deze omklapt. Zijn uitgang is nu "hoog" (nagenoeg gelijk aan de voedings- spanning) en ook dus hoger dan de ingangsspanning. De integrator- uitgang wordt hierdoor positiever totdat de bovenste triggerdrempel wordt bereikt en de schmitt-trigger opnieuw omklapt. Op deze wijze ontstaat er een blokgolf op de uitgang. Zolang de gemiddelde spanning van de blokgolf niet ...
