digitale termometer - met LCD- of LED-uitlezing

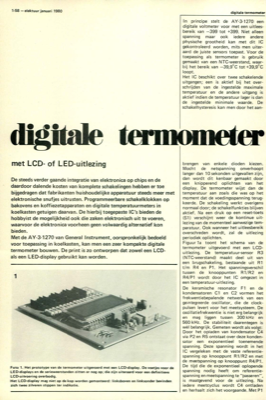

1-58 - elektuur januari 1980 digitale termometer met LCD- of LED-uitlezing De steeds verder gaande integratie van elektronica op chips en de daardoor dalende kosten van komplete schakelingen hebben er toe bijgedragen dat fabrikanten huishoudelijke apparatuur steeds meer met elektronische snufjes uitrusten. Programmeerbare schakelklokken op bakovens en koffiezetapparaten en digitale temperatuurmeters in koelkasten getuigen daarvan. De hierbij toegepaste IC"s bieden de hobbyist de mogelijkheid ook die zaken elektronisch uit te voeren, waarvoor de elektronica voorheen geen volwaardig alternatief kon bieden. Met de AY-3-1270 van General Instrument, oorspronkelijk bedoeld voor toepassing in koelkasten, kan men een zeer kompakte digitale termometer bouwen. De print is zo ontworpen dat zowel een LCD- als een LED-display gebruikt kan worden. 1 In principe stelt de AY-3-1270 een digitale voltmeter voor met een uitlees- bereik van -399 tot +399. Niet alleen spanning maar ook iedere ande...
