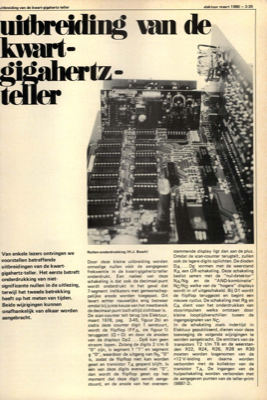

uitbreiding van de kwart-gigahertz-teller

ritbreiding van de kwart-gigahertz-teller elektuur maart 1980 - 3-35 kunÃÉ- " vande Van enkele lezers ontvingen we voorstellen betreffende uitbreidingen van de kwart- gigahertz-teller. Het eerste betreft onderdrukking van niet- significante nullen in de uitlezing, terwijl het tweede betrekking heeft op het meten van tijden. Beide wijzigingen kunnen onafhankelijk van elkaar worden aangebracht. Nullen-onderdrukking (H.J. Busch) Door deze kleine uitbreiding worden onnodige nullen voÃÅoÃÅr de aangegeven frekwentie in de kwart-gigahertz-teller onderdrukt. Een nadeel van deze schakeling is dat ook de decimaal-punt wordt onderdrukt in het geval dat 7-segment indikators met gemeenschap- pelijke anode worden toegepast. Dit levert echter nauwelijks enig bezwaar omdat bij juiste keuze van het meetbereik de decimaal-punt toch altijd zichtbaar is. De scan-counter telt terug (zie Elektuur, maart 1978, pag. 3-45, figuur 2b) en zodra deze counter digit 1 aanstuurt, wordt de flipflop (F FA, zie ...
