EPROM-alternatief - 2716 = 4 x 5204

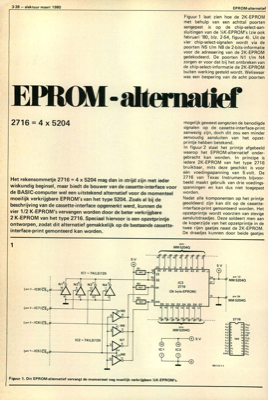

3-38 - elektuur maart 1980 EPROM-alternatief Figuur 1 laat zien hoe de 2K-EPROM met behulp van een achttal poorten aangepast is op de chip-select-aan- sluitingen van de 1/2K-EPROM"s (zie ook februari "80, blz. 2-54, figuur 4). Uit de vier chip-select-signalen wordt via de poorten N5 t/m N8 de 2-bits-informatie voor de adressering van de 2K-EPROM gedekodeerd. De poorten N1 t/m N4 zorgen er voor dat bij het ontbreken van de chip-select-informatie de 2K-EPROM buiten werking gesteld wordt. Weliswaar was een besparing van de acht poorten Ff1011 akerna 2716 = 4 x 5204 Het rekensommetje 2716 = 4 x 5204 mag dan in strijd zijn met ieder wiskundig beginsel, maar biedt de bouwer van de cassette-interface voor de BASIC-computer wel een uitstekend alternatief voor de momenteel moeilijk verkrijgbare EPROM"s van het type 5204. Zoals al bij de beschrijving van de cassette-interface opgemerkt werd, kunnen de vier 1/2 K-EPROM"s vervangen worden door de beter verkrijgbare 2 K-EPROM van het type 27...
