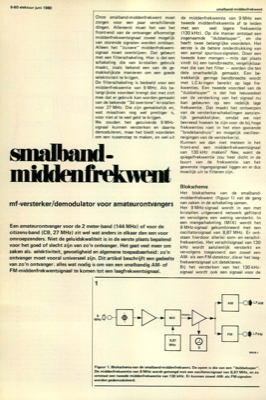

smalband-middenfrekwent - mf-versterker/demodulator voor amateurontvangers

6-60 elektuur juni 1980 smalband-middenfrekwent • mf-versterker/demodulator voor amateurontvangers Een amateurontvanger voor de 2 meter-band (144 MHz) of voor de citizens-band (CB, 27 MHz) zit wel wat anders in elkaar dan een voor omroepzenders. Niet de geluidskwaliteit is in de eerste plaats bepalend voor het goed of slecht zijn van zo"n ontvanger. Het gaat veel meer om zaken als. selektiviteit, gevoeligheid en algemene toepasbaarheid: zo"n ontvanger moet vooral universeel zijn. Dit artikel beschrijft een gedeelte van zo"n ontvanger: alles wat nodig is om van een smalbandig AM- of FM-middenfrekwentsignaal te komen tot een laagfrekwentsignaal. Onze smalband-middenfrekwent moet zorgen voor een paar verschillende dingen. Allereerst moet het van het front-end van de ontvanger afkomstige middenfrekwentsignaal zoveel mogelijk van storende signalen worden ontdaan. Alleen het "zuivere" middenfrekwent- signaal moet overblijven. Dat gebeurt met een filterschakeling. Hier is dat een schak...
