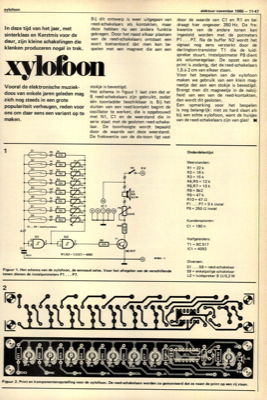

xylofoon elektuur november 1980 - 11-47 In deze tijd van het jaar, met sinterklaas en Kerstmis voor de deur, zijn kleine schakelingen die klanken produceren nogal in trek. Bij dit ontwerp is weer uitgegaan van reed-schakelaars als kontakten, maar deze hebben nu een andere funktie gekregen. Door het naast elkaar plaatsen van de reed-schakelaars ontstaat een soort toetsenbord dat men kan be- spelen met een magneet die aan een door de waarde van C1 en R1 en be- draagt hier ongeveer 350 Hz. De fre- kwentie van de andere tonen ingesteld worden met de potmeters P1 ... P7. Na de buffer N2 wordt het signaal nog eens versterkt door de darlington-transistor T1 die de luid- spreker stuurt. Instelpotmeter P8 dient als volumeregelaar. De opzet van de print is zodanig, dat de reed-schakelaars 1,5 eÃÅ 2 cm van elkaar staan. Voor het bespelen van de xylofoon maken we gebruik van een klein mag- neetje dat aan een stokje is bevestigd. Brengt men dit magneetje in de nabij- heid van een van de reed...
