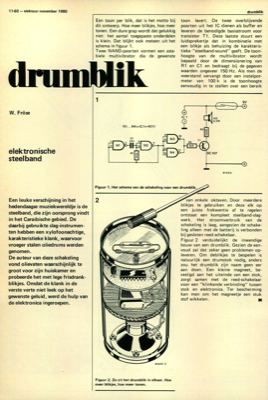

11-60 - elektuur november 1980 drumblik W. Friïse elektronische steelband Een leuke verschijning in het hedendaagse muziekwereldje is de steelband, die zijn oorsprong vindt in het Caraibische gebied. De daarbij gebruikte slag-instrumen- ten hebben een xylofoonachtige, karakteristieke klank, waarvoor vroeger stalen oliedrums werden genomen. De auteur van deze schakeling vond olievaten waarschijnlijk te groot voor zijn huiskamer en probeerde het met lege frisdrank- blikjes. Omdat de klank in de verste verte niet leek op het gewenste geluid, werd de hulp van de elektronica ingeroepen. N1...N4=1C1=4011 Cl Een toon per blik, dat is het motto bij dit ontwerp. Hoe meer blikjes, hoe meer tonen. Een dure grap wordt dat gelukkig niet: het aantal toegepaste onderdelen is klein. Dat blijkt ook meteen uit het schema in figuur 1. Twee NAND-poorten vormen een asta- biele mul•tivibrator die de gewenste toon levert. De twee overblijvende poorten uit het IC dienen als buffer en leveren de ben...
