styropor-zaag - draadzaag voor piepschuim

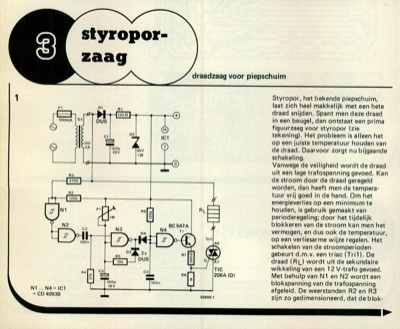

1 Styropor, het bekende piepschuim, laat zich heel makkelijk met een hete draad snijden. Spant men deze draad in een beugel, dan ontstaat een prima figuurzaag voor styropor (zie tekening). Het probleem is alleen het op een juiste temperatuur houden van de draad. Daarvoor zorgt nu bijgaande schakeling. Vanwege de veiligheid wordt de draad uit een lage trafospanning gevoed. Kan de stroom door de draad geregeld worden, dan heeft men de tempera- tuur vrij goed in de hand. Om het energieverlies op een minimum te houden, is gebruik gemaakt van perioderegeling; door het tijdelijk blokkeren van de stroom kan men het vermogen, en dus ook de temperatuur, op een verliesarme wijze regelen. Het schakelen van de stroomperioden gebeurt d.m.v. een trias (Tril). De draad (RL) wordt uit de sekundaire wikkeling van een 12 V-trafo gevoed. Met behulp van N1 en N2 wordt een blokspanning van de trafospanning afgeleid. De weerstanden R2 en R3 zijn zo gedimensioneerd, dat de blok- N1 ... N4 = IC1 = CD 409...
