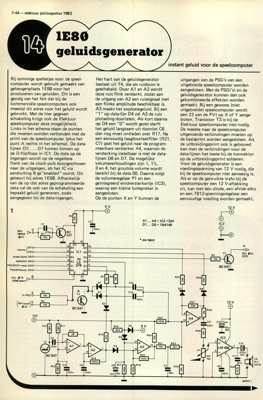

1E8Ø geluidsgenerator - instant geluid voor de speelcomputer

7-44 - elektuur juli/augustus 1982 Bij sommige spelletjes voor de speel- computer wordt gebruik gemaakt van geheugenplaats 1 E80 voor het produceren van geluiden. Dit is een gevolg van het feit dat bij de kommercieÃàle speelcomputers ook meestal dit adres voor het geluid wordt gebruikt. Met de hier gegeven schakeling krijgt ook de Elektuur speelcomputer deze mogelijkheid. Links in het schema staan de punten die moeten worden verbonden met de print van de speelcomputer (plus het punt A rechts in het schema). De data- lijnen D2 ... D7 komen binnen op de D-flipflops in IC1. De data op de ingangen wordt op de negatieve flank van de clock-puls doorgeschoven naar de uitgangen, als het IC via aansluiting B ge"enabled" wordt. Dit gebeurt bij adres 1 E80. Afhankelijk van de op dat adres geprogrammeerde data zal de rest van de schakeling een bepaald geluid genereren, zoals aangegeven bij de data-ingangen. Het hart van de geluidsgenerator bestaat uit T4, die als ruisbron is geschakeld. Doo...
