single cycle voor Junior-computer - logic analyse in slow motion

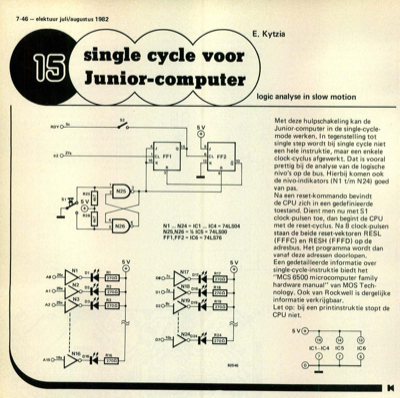

7-46 - elektuur juli/augustus 1982 single cycle voor Junior-computer S2 logic analyse in slow motion Met deze hulpschakeling kan de Junior-computer in de single-cycle- mode werken. In tegenstelling tot single step wordt bij single cycle niet een hele instruktie, maar een enkele clock-cyclus afgewerkt. Dat is vooral prettig bij de analyse van de logische nivo"s op de bus. Hierbij komen ook de nivo-indikators (N1 t/m N24) goed van pas. Na een reset-kommando bevindt de CPU zich in een gedefinieerde toestand. Dient men nu met Si clock-pulsen toe, dan begint de CPU met de reset-cyclus. Na 8 clock-pulsen staan de beide reset-vektoren RESL (FFFC) en RESH (FFFD) op de adresbus. Het programma wordt dan vanaf deze adressen doorlopen. Een gedetailleerde informatie over single-cycle-instruktie biedt het "MCS 6500 microcomputer family hardware manual" van MOS Tech- nology. Ook van Rockwell is dergelijke informatie verkrijgbaar. Let op: bij een printinstruktie stopt de CPU niet. 5v 5V N1 ... ...
