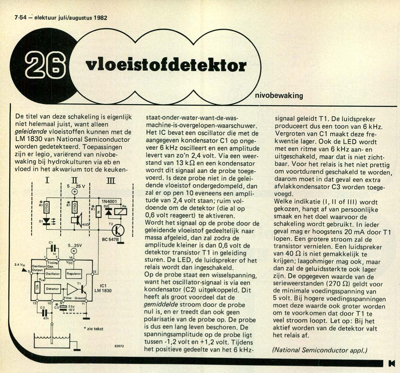

7-54 - elektuur juli/augustus 1982 De titel van deze schakeling is eigenlijk niet helemaal juist, want alleen geleidende vloeistoffen kunnen met de LM 1830 van National Semiconductor worden gedetekteerd. Toepassingen zijn er legio, varieÃàrend van nivobe- waking bij hydrokulturen via eb en vloed in het akwarium tot de keuken- staat-onder-water-want-de-was- machine-is-overgelopen-waarschuwer. Het IC bevat een oscillator die met de aangegeven kondensator Cl op onge- veer 6 kHz oscilleert en een amplitude levert van zo"n 2,4 volt. Via een weer- stand van 13 kS2 en een kondensator wordt dit signaal aan de probe toege- voerd. Is deze probe niet in de gelei- dende vloeistof ondergedompeld, dan zal er op pen 10 eveneens een ampli- tude van 2,4 volt staan; ruim vol- doende om de detektor (die al op 0,6 volt reageert) te aktiveren. Wordt het signaal op de probe door de geleidende vloeistof gedeeltelijk naar massa afgeleid, dan zal zodra de amplitude kleiner is dan 0,6 volt de detektor tr...
