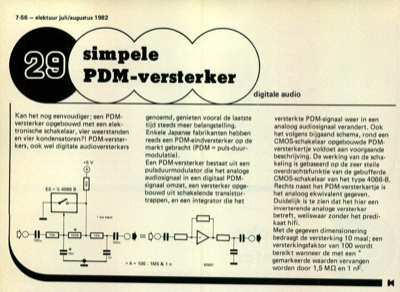

7-56 - elektuur juli/augustus 1982 Kan het nog eenvoudiger; een PDM- versterker opgebouwd met een elek- tronische schakelaar, vier weerstanden en vier kondensatoren?! PDM-verster- kers, ook wel digitale audioversterkers +5 V genoemd, genieten vooral de laatste tijd steeds meer belangstelling. Enkele Japanse fabrikanten hebben reeds een PDM-eindversterker op de markt gebracht (PDM = puls-duur- modulatie). Een PDM-versterker bestaat uit een pulsduurmodulator die het analoge audiosignaal in een digitaal PDM- signaal omzet, een versterker opge- bouwd uit schakelende transistor- trappen, en een integrator die het digitale audio versterkte PDM-signaal weer in een analoog audiosignaal verandert. Ook het volgens bijgaand schema, rond een CMOS-schakelaar opgebouwde PDM- versterkertje voldoet aan voorgaande beschrijving. De werking van de scha- keling is gebaseerd op de zeer steile overdrachtsfunktie van de gebufferde CMOS-schakelaar van het type 4066-B. Rechts naast het PDM-versterkertje...
