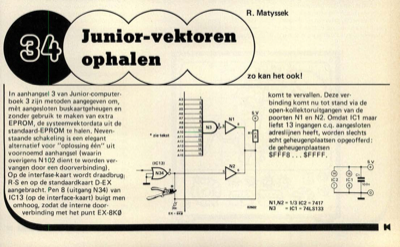

In aanhangsel 3 van Junior-computer- boek 3 zijn roetoden aangegeven om, mèt aangesloten buskaartgeheugen en zonder gebruik te maken van extra EPROM, de systeemvektordata uit de standaard-EPROM te halen. Neven- staande schakeling is een elegant alternatief voor "oplossing één" uit voornoemd aanhangsel (waarin overigens N102 dient te worden ver- vangen door een doorverbinding). Op de interfase-kaart wordt draadbrugi R-S en op de standaardkaart D-EX aangebracht. Pen 8 (uitgang N34) van IC13 (op de interface-kaart) buigt men omhoog, zodat de interne door- verbinding met het punt EX-8K0 A3 A4 AS AS A7 AS AS A10 All Al2 A13 A16 A15 5V komt te vervallen. Deze ver- binding komt nu tot stand via de open-kollektoruitgangen van de poorten N1 en N2. Omdat IC1 maar liefst 13 ingangen c.q. aangesloten adreslijnen heeft, worden slechts acht geheugenplaatsen opgeofferd: de geheugenplaatsen $FFF8...$FFFF. Junior-vektoren ophalen • zie tekst (IC13) 30c EX =eKi 82602 N1,N2 = 1/3 IC2 = 7417 ...
