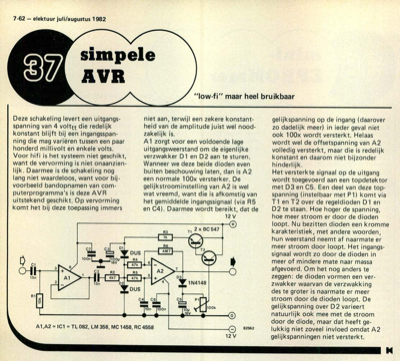

7-62 - elektuur juli/augustus 1982 Deze schakeling levert een uitgangs- spanning van 4 volttt die redelijk konstant blijft bij een ingangsspan- ning die mag varieÃàren tussen een paar honderd millivolt en enkele volts. Voor hifi is het systeem niet geschikt, want de vervorming is niet onaanzien- lijk. Daarmee is de schakeling nog lang niet waardeloos, want voor bij- voorbeeld bandopnamen van com- puterprogramma"s is deze AVR uitstekend geschikt. Op vervorming komt het bij deze toepassing immers niet aan, terwijl een zekere konstant- held van de amplitude juist wel nood- zakelijk is. Al zorgt voor een voldoende lage uitgangsweerstand om de eigenlijke verzwakker D1 en D2 aan te sturen. Wanneer we deze beide dioden even buiten beschouwing laten, dan is A2 een normale 100x versterker. De gelijkstroominstelling van A2 is wel wat vreemd, want die is afkomstig van het gemiddelde ingangssignaal (via R5 en C4). Daarmee wordt bereikt, dat de 12 V gelijkspanning op de ingang (daarover zo d...
