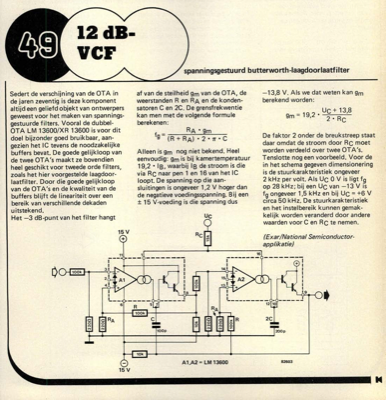

12dB-VCF - spanningsgestuurd butterworth-laagdoorlaatfilter

12 dB- VC!" Sedert de verschijning van de OTA in de jaren zeventig is deze komponent altijd een geliefd objekt van ontwerpers geweest voor het maken van spannings- gestuurde filters. Vooral de dubbel- OTA LM 13600/XR 13600 is voor dit doelbijzondergoedbruikbaar,aan- gezien het IC tevens de noodzakelijke buffers bevat. De goede gelijkloop van de twee OTA"s maakt ze bovendien heel geschikt voor tweede orde filters, zoals het hier voorgestelde laagdoor- laatfilter. Door die goede gelijkloop van de OTA"s en de kwaliteit van de buffers blijft de lineariteit over een bereik van verschillende dekaden uitstekend. Het -3 dB-punt van het filter hangt 15V 0 spanningsgestuurd butterworth-Iaagdoorlaatfilter 2 15V R af van de steilheid gm van de OTA, de weerstanden R en RA en de konden- satoren C en 2C. De grensfrekwentie kan men met de volgende formule berekenen: -13,8 V. Als we dat weten kan gm berekend worden: fg RA • gm _(R+ RA) •2• ir• C De faktor 2 onder de breukstreep staat d...
