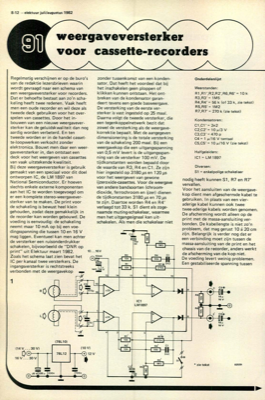

weergaveversterker voor cassette-recorders

1 8-12 - elektuur juli/augustus 1982 Regelmatig verschijnen er op de buro"s van de redaktie lezersbrieven waarin wordt gevraagd naar een schema van een weergaveversterker voor recorders. Dat er behoefte bestaat aan zo"n scha- keling heeft twee redenen. Vaak heeft men een oude recorder en wil deze als tweede deck gebruiken voor het over- spelen van cassettes. Door het in- bouwen van een nieuwe weergavever- sterker kan de geluidskwaliteit dan nog aardig worden verbeterd. En ten tweede worden er in de handel casset- te-loopwerken verkocht zonder elektronica. Bouwt men daar een weer- gaveversterker in, dan ontstaat een deck voor het weergeven van cassettes van vaak uitstekende kwaliteit. Bij deze weergaveversterker is gebruik gemaakt van een speciaal voor dit doel ontworpen IC, de LM 1897 van National Semiconductor. Er hoeven slechts enkele externe komponenten aan het IC te worden toegevoegd om er een komplete stereo-weergavever- sterker van te maken. De print voor de schakeling is be...
