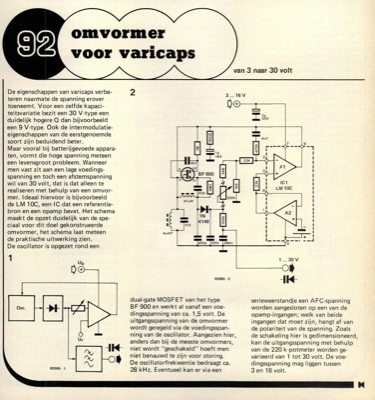

Omvormer voor varicaps - van 3 naar 30 volt

De eigenschappen van varicaps verbe- teren naarmate de spanning erover toeneemt. Voor een zelfde kapaci- teitsvariatie bezit een 30 V-type een duidelijk hogere Q dan bijvoorbeeld een 9 V-type. Ook de intermodulatie- eigenschappen van de eerstgenoemde soort zijn beduidend beter. 2 3 ... 16 V Maar vooral bij batterijgevoede appara- ten, vormt die hoge spanning meteen een levensgroot probleem. Wanneer men vast zit aan een lage voedings- spanning en toch een afstemspanning wil van 30 volt, dat is dat alleen te realiseren met behulp van een omvor- mer. Ideaal hiervoor is bijvoorbeeld de LM 10C, een IC dat een referentie- bron en een opamp bevat. Het schema maakt de opzet duidelijk van de spe- ciaal voor dit doel gekonstrueerde omvormer, het schema laat meteen de praktische uitwerking zien. De oscillator is opgezet rond een omvormer voor varicaps dual-gate MOSFET van het type BF 900 en werkt al vanaf een voe- dingsspanning van ca. 1,5 volt. De uitgangsspanning van de omvormer wordt gere...
