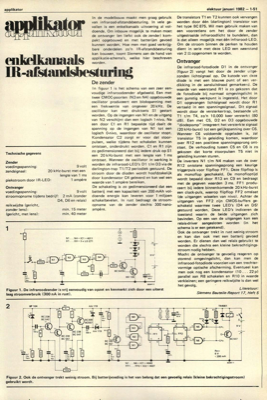

applikator elektuur januari 1982 - 1-51 In de modelbouw maakt men graag gebruik van infrarood-afstandsbesturing. In vele ge- vallen is een enkelkanaals uitvoering al vol- doende. Om inbouw mogelijk te maken moet de ontvanger (en liefst ook de zender) kom- pakt opgebouwd en met batterijen gevoed kunnen worden. Hoe men met goed verkrijg- bare onderdelen zo"n I R-afstandsbesturing kan bouwec, toont Sw kes an de hand ven e n k e lk a n a aapplliskatie-schem a"s, welkehiierbeschreven De zender In figuur 1 is het schema van een zeer een- voudige infraroodzender afgebeeld. Een met twee CMOC-poorten (N3 en N4) opgebouwde oscillator produceert een blokspanning met een frekwentie van ongeveer 20 kHz. De oscillator kan met druktoets S1 gestart worden. Op de ingangen van N1 en de uitgang van N2 verschijnt dan een logisch 1-nivo. Na een door C1 en R1 bepaalde tijd daalt de spanning op de ingangen van N1 tot een logisch 0-nivo, waardoor de oscillator stopt. Kondensator C2 zorgt er voor dat st...
