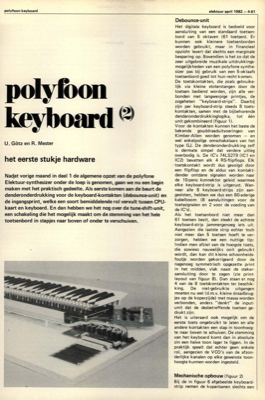

polyfoon keyboard (2) - het eerste stukje hardware

polyfoon keyboard elektuur april 1982 - 4-61 polyfbon keyboard (2) U. GoÃÅtz en R. Mester het eerste stukje hardware Nadat vorige maand in deel 1 de algemene opzet van de polyfone Elektuur-synthesizer onder de loep is genomen, gaan we nu een begin maken met het praktisch gedeelte. Als eerste komen aan de beurt de denderonderdrukking voor de keyboard-kontakten (debounce-unit) en de ingangsprint, welke een soort bemiddelende rol vervult tussen CPU- kaart en keyboard. En dan hebben we het nog over de tune-shift-unit, een schakeling die het mogelijk maakt om de stemming van het hele toetsenbord in stapjes naar boven of onder te verschuiven. Het digitale keyboard is bedoeld voor aansluiting van een standaard toetsen- bord van 5 oktaven (61 toetsen). Er kunnen ook kleinere toetsenborden worden gebruikt, maar in financieel opzicht levert dat slechts een marginale besparing op. Bovendien is het zo dat de zeer uitgebreide muzikale uitdrukkings- mogelijkheden van een polyfone synthe- size...
