de 13600 OTA teoretisch bekeken

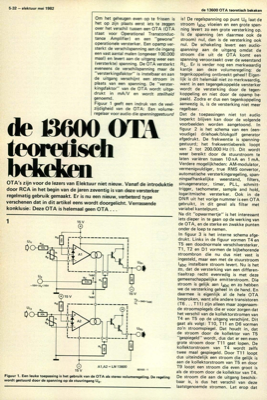

5-32 - elektuur mei 1982 de 13600 OTA teoretisch bekeken Om het geheugen even op te frissen is het op zijn plaats eerst iets te zeggen over het verschil tussen een OTA (OTA staat voor Operational Transconduc- tance Amplifier) en een "gewone" operationele versterker. Een opamp ver- sterkt de verschilspanning aan de ingang een vast aantal malen (ongeveer 100.000 maal) en levert aan de uitgang weer een (versterkte) spanning. De OTA versterkt eveneens de verschilspanning maar de "versterkingsfaktor" is instelbaar en aan de uitgang verschijnt een stroom in plaats van een spanning. De "verster- kingsfaktor" van de OTA wordt uitge- drukt in mA/V en wordt steilheid genoemd. Figuur 1 geeft een indruk van de veel- zijdigheid van de OTA: Een volume- regelaar voor audio die spanninggestuurd de k3600 tearetisch OTA"s zijn voor de lezers van Elektuur niet nieuw. Vanaf de introduktie door RCA in het begin van de jaren zeventig is van deze versterker regelmatig gebruik gemaakt. Er is nu een nie...
