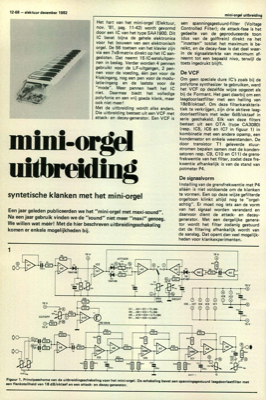

12-68 - elektuur december 1982 mini- or4el uitbreiding syntetische klanken met het mini-orgel Een jaar geleden publiceerden we het "mini-orgel met maxi-sound". Na een jaar gebruik vinden we de "sound" niet meer "maxi" genoeg. We willen wat méér! Met de hier beschreven uitbreidingsschakeling komen er enkele mogelijkheden bij. 1 100kyy C8 lP 1P 100n 15V CUTOFF ® D9 DECAY On 10k lin I 03. ~©p ~ 0 EEO ~ n 15V 08 15V 1N4148 R30 arm a6 •C s Cal 029 ICE IC2 nn Het hart van het mini-orgel (Elektuur, nov. "81, pag. 11-42) wordt gevormd door een IC van het type SAA1900. Dit IC bevat bijna de gehele elektronica voor het bouwen van een elektronisch orgel. De 56 toetsen van het klavier zijn via een 7x8-matrix direkt op het IC aan- gesloten. Dat neemt 15 IC-aansluitpen- nen in beslag. Verder worden 4 pennen gebruikt voor de LF-uitgangen, 2 pen- nen voor de voeding, één pen voor de klokingang, nog een pen voor de modu- latie-ingang en de laatste voor de "mode". Meer pennen heeft he...
