krekel

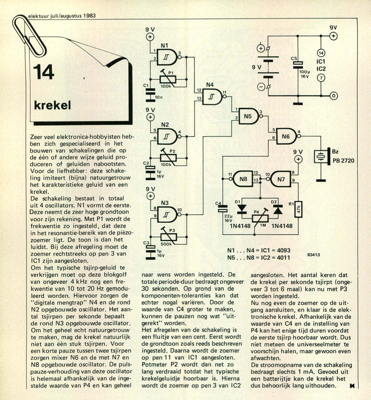

elektuurjuli/augustus 1983 I■ 14 krekel Zeer veel elektronica-hobbyisten heb- ben zich gespecialiseerd in het bouwen van schakelingen die op de één of andere wijze geluid pro- duceren of geluiden nabootsten. Voor de liefhebber: deze schake- ling imiteert (bijna) natuurgetrouw het karakteristieke geluid van een krekel. De schakeling bestaat in totaal uit 4 oscillators. N1 vormt de eerste. Deze neemt de zeer hoge grondtoon voor zijn rekening. Met P1 wordt de frekwentie zo ingesteld, dat deze in het resonantie-bereik van de piezo- zoemer ligt. De toon is dan het luidst. Bij deze afregeling moet de zoemer rechtstreeks op pen 3 van IC1 zijn aangesloten. Om het typische tsjirp-geluid te verkrijgen moet op deze blokgolf van ongeveer 4 kHz nog een fre- kwentie van 10 tot 20 Hz gemodu- leerd worden. Hiervoor zorgen de "digitale mengtrap" N4 en de rond N2 opgebouwde oscillator. Het aan- tal tsjirpen per sekonde bepaalt de rond N3 opgebouwde oscillator. Om het geheel echt natuurgetrouw...
