""stroombron"" voor fotodioden

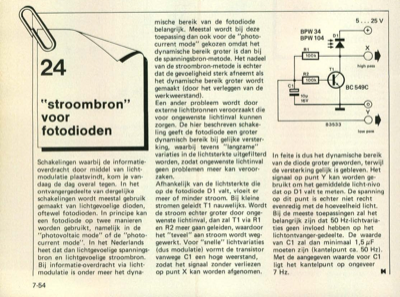

24 "stroombron" voor fotodioden Schakelingen waarbij de informatie- overdracht door middel van licht- modulatie plaatsvindt, kom je van- daag de dag overal tegen. In het ontvangergedeelte van dergelijke schakelingen wordt meestal gebruik gemaakt van lichtgevoelige dioden, oftewel fotodioden. In principe kan een fotodiode op twee manieren worden gebruikt, namelijk in de "photovoltaic mode" of de "photo- current mode". In het Nederlands heet dat dan lichtgevoelige spannings- bron en lichtgevoelige stroombron. Bij informatie-overdracht via licht- modulatie is onder meer het dyna- R 100k R2 10p 16V of 1 - T1 7-54 mische bereik van de fotodiode belangrijk. Meestal wordt bij deze toepassing dan ook voor de "photo- current mode" gekozen omdat het dynamische bereik groter is dan bij de spanningsbron-metode. Het nadeel van de stroombron-metode is echter dat de gevoeligheid sterk afneemt als het dynamische bereik groter wordt gemaakt (door het verleggen van de werkweerstand). Een ander pr...
