boormachineregelaar

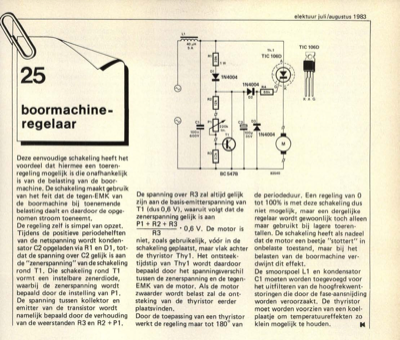

boormachine- regelaar Deze eenvoudige schakeling heeft het voordeel dat hiermee een toeren- regeling mogelijk is die onafhankelijk is van de belasting van de boor- machine. De schakeling maakt gebruik van het feit dat de tegen-EMK van de boormachine bij toenemende belasting daalt en daardoor de opge- nomen stroom toeneemt. De regeling zelf is simpel van opzet. Tijdens de positieve periodehelften van de netspanning wordt konden- sator C2 opgeladen via R1 en Dl , tot- dat de spanning over C2 gelijk is aan de "zenerspanning" van de schakeling rond Ti.Die schakeling rond T1 vormt een instelbare zenerdiode, waarbij de zenerspanning wordt bepaald door de instelling van P1. De spanning tussen kollektor en emitter van de transistor wordt namelijk bepaald door de verhouding van de weerstanden R3 en R2 + Pl. BC 547B 83540 L1 De spanning over R3 zal altijd gelijk zijn aan de basis-emitterspanning van T1 (dus 0,6 V), waaruit volgt dat de zenerspanning gelijk is aan de periodeduur. Een regelin...
