elektronisch slot met 3-cijfer-kombinatie

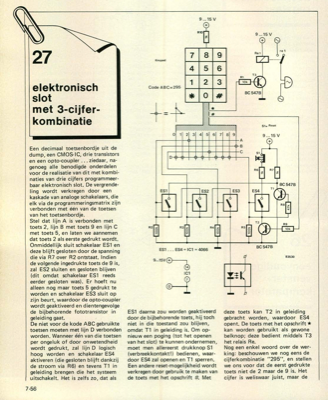

27 elektronisch slot met 3-cijfer- kombinatie Een decimaal toetsenbordje uit de dump, een CMOS-IC, drie transistors en een opto-coupler ... ziedaar, na- genoeg alle benodigde onderdelen voor de realisatie van dit met kombi- naties van drie cijfers programmeer- baar elektronisch slot. De vergrende- ling wordt verkregen door een kaskade van analoge schakelaars, die elk via de programmeringsmatrix zijn verbonden met eÃÅeÃÅn van de toetsen van het toetsenbordje. Stel dat lijn A is verbonden met toets 2, lijn B met toets 9 en lijn C met toets 5, en laten we aannemen dat toets 2 als eerste gedrukt wordt. Onmiddellijk sluit schakelaar ES1 en deze blijft gesloten door de spanning die via R7 over R2 ontstaat. Indien de volgende ingedrukte toets de 9 is, zal ES2 sluiten en gesloten blijven (dit omdat schakelaar ES1 reeds eerder gesloten was). Er hoeft nu alleen nog maar toets 5 gedrukt te worden en schakelaar ES3 sluit op zijn beurt, waardoor de opto-coupler wordt geaktiveerd en dientengevo...
