frekwentievergelijker

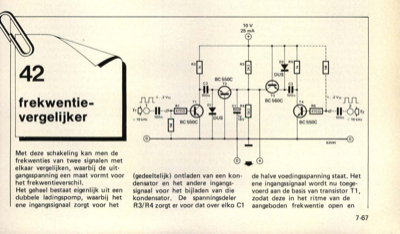

frekwentie- vergelijker Met deze schakeling kan men de frekwenties van twee signalen met elkaar vergelijken, waarbij de uit- gangsspanning een maat vormt voor het frekwentieverschi I. Het geheel bestaat eigenlijk uit een dubbele ladingspomp, waarbij het ene ingangssignaal zorgt voor het (gedeeltelijk) ontladen van een kon- densator en het andere ingangs- signaal voor het bijladen van die kondensator. De spanningsdeler R3/R4 zorgt er voor dat over elko Cl de halve voedingsspanning staat. Het ene ingangssignaal wordt nu toege- voerd aan de basis van transistor T1, zodat deze in het ritme van de aangeboden frekwentie open en 7-67 elektuur juli/augustus 1983 dicht wordt geschakeld. Telkens als T1 wordt opengestuurd kan C2 zich via T1 ontladen. Tijdens dat ontladen wordt T2 door C2 open- gestuurd, zodat Cl zich ook gedeel- telijk kan ontladen. Dit ontladen gebeurt dus in het ritme van de frekwentie op ingang 1. In de tijd dat T1 spert kan Cl zich gedeeltelijk (afhankelijk van de frek...
