µP-stethoskoop

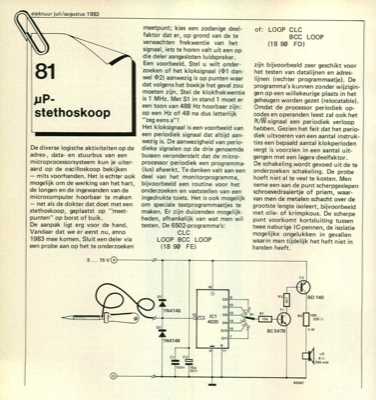

elektuur juli/augustus 1983 81 PP- stethoskoop De diverse logische aktiviteiten op de adres-, data- en stuurbus van een microprocessorsysteem kun je uiter- aard op de oscilloskoop bekijken - mits voorhanden. Het is echter ook mogelijk om de werking van het hart, de longen en de ingewanden van de microcomputer hoorbaar te maken - net als de dokter dat doet met een stethoskoop, geplaatst op "meet- punten" op borst of buik. De aanpak ligt erg voor de hand. Vandaar dat we er eerst nu, anno 1983 mee komen. Sluit een deler via een probe aan op het te onderzoeken 5 ... 15 VO meetpunt; kies een zodanige deel- faktor dat er, op grond van de te verwachten frekwentie van het signaal, iets te horen valt uit een op die deler aangesloten luidspreker. Een voorbeeld. Stel u wilt onder- zoeken of het kloksignaal (4)1 dan- wel 4)2) aanwezig is op punten waar dat volgens het boekje het geval zou moeten zijn. Stel de klokfrekwentie is 1 MHz. Met S1 in stand 1 moet er een toon van 488 Hz hoorbaar ...
