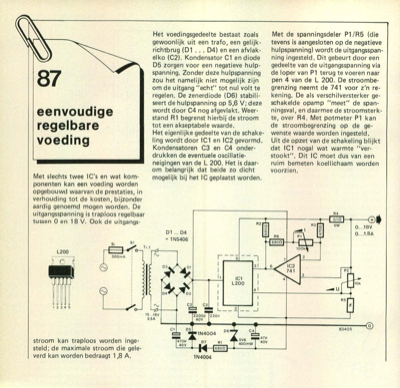

eenvoudige regelbare voeding Met slechts twee IC"s en wat kom- ponenten kan een voeding worden opgebouwd waarvan de prestaties, in verhouding tot de kosten, bijzonder aardig genoemd mogen worden. De uitgangsspanning is traploos regelbaar tussen 0 en 18 V. Ook de uitgangs- L200 Het voedingsgedeelte bestaat zoals gewoonlijk uit een trafo, een gelijk- richtbrug (D1 .. D4) en een afvlak- elko (C2). Kondensator Cl en diode D5 zorgen voor een negatieve hulp- spanning. Zonder deze hulpspanning zou het namelijk niet mogelijk zijn om de uitgang "echt" tot nul volt te regelen. De zenerdiode (D6) stabili- seert de hulpspanning op 5,6 V; deze wordt door C4 nog afgevlakt. Weer- stand R1 begrenst hierbij de stroom tot een a kseptabele waarde. Het eigenlijke gedeelte van de schake- ling wordt door IC1 en IC2 gevormd. Kondensatoren C3 en C4 onder- drukken de eventuele oscillatie- neigingen van de L 200. Het is daar- om belangrijk dat beide zo dicht mogelijk bij het IC geplaatst worden. Met de spa...
