hFE-tester

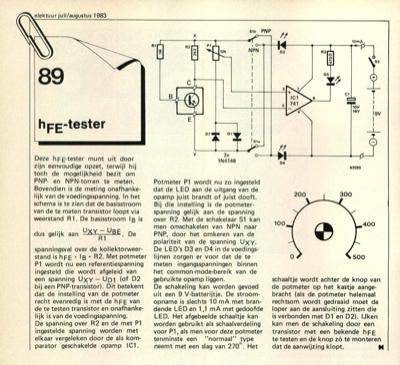

elektuur juli/augustus 1983 89 hFE-tester Deze hFE-tester munt uit door zijn eenvoudige opzet, terwijl hij toch de mogelijkheid bezit om PNP- en NPN-torren te meten. Bovendien is de meting onafhanke- lijk van de voedingsspanning. In het schema is te zien dat de basisstroom van de te meten transistor loopt via weerstand R1. De basisstroom I B is ClT C=I mion dus gelijk aan Uxy -UBE R1 De spanningsval over de kollektorweer- stand is hFE • 18 • R2. Met potmeter P1 wordt nu een referentiespanning ingesteld die wordt afgeleid van een spanning Uxy - UD1 (of D2 bij een PNP-transistor). Dit betekent dat de instelling van de potmeter recht evenredig is met de hFE van de te testen transistor en onafhanke- lijk is van de voedingsspanning. De spanning over R2 en de met P1 ingestelde spanning worden met elkaar vergeleken door de als kom- parator geschakelde opamp IC1. schaaltje wordt achter de knop van de potmeter op het kastje aange- bracht (als de potmeter helemaal rechtsom wordt ged...
