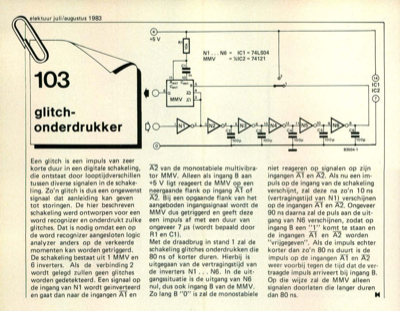

glitch-onderdrukker

elektuur juli/augustus 1983 103 glitch- onderdrukker Een glitch is een impuls van zeer korte duur in een digitale schakeling, die ontstaat door looptijdverschillen tussen diverse signalen in de schake- ling. Zo"n glitch is dus een ongewenst signaal dat aanleiding kan geven tot storingen. De hier beschreven schakeling werd ontworpen voor een word recognizer en onderdrukt zulke glitches. Dat is nodig omdat een op de word recognizer aangesloten logic analyzer anders op de verkeerde momenten kan worden getriggerd. De schakeling bestaat uit 1 MMV en 6 inverters. Als de verbinding 2 wordt gelegd zullen geen glitches worden gedetekteerd. Een signaal op de ingang van N1 wordt geinverteerd en gaat dan naar de ingangen Al en 17, Reet Cox, Cext 4 MMV 7C1 3 +5 V O T OOP 83504-1 0 11 14 IC1 IC2 0 R1 Cl N1...N6=ICl=74LSO4 5 " MMV = Y2IC2 = 74121 A2 van de monostabiele multivibra- tor MMV. Alleen als ingang B aan +5 V ligt reageert de MMV op een neergaande flank op ingang Al of A2. Bij een opgaa...
