opto-schakelaar - lichtgevoelige schakelaar in transistorformaat

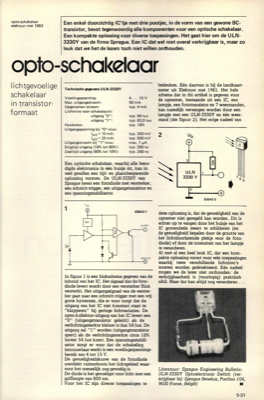

opto-schakelaar elektuur mei 1983 Een enkel doorzichtig !C"tje met drie pootjes, in de vorm van een gewone BC- transistor, bevat tegenwoordig alle komponenten voor een optische schakelaar. Een kompakte oplossing voor diverse toepassingen. Het gaat hier om de U LN- 3330Y van de firma Sprague. Een IC dat wel niet overal verkrijgbaar is, maar zo leuk dat we het de lezers toch niet willen onthouden. opto-schakelaar lichtgevoelige schakelaar in transistor- formaat Technische gegevens ULN-3330Y Voedingsspanning: Max. uitgangsstroom: Opgenomen stroom: Lichtnivo voor schakelpunt: uitgang "0": uitgang "1": Hysteresis: Uitgangsspanning bij "0"-nivo: luit = 15 mA: luit = 25 mA: Uitgangsstroom bij "1"-nivo: Stijgtijd uitgang (10% tot 90%): Daaltijd uitgang (90% tot 10%): 4 ... 15 V 50 mA typ. 4 mA typ. 54 lux typ. 63,5 lux typ. 18% typ. 300 mV typ. 500 mV max. 1 biA typ. 200 ns typ. 200 ns bedenken. EeÃÅn daarvan is bij de landkaart- meter uit Elektuur mei 1981. Het hele schema dat in dit art...
