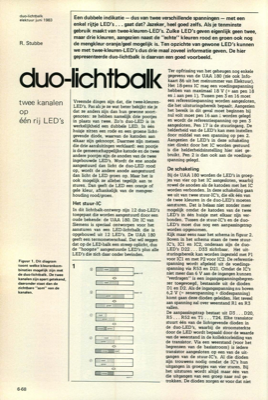

duo-lichtbalk elektuur juni 1983 R. Stubbe Een dubbele indikatie - dus van twee verschillende spanningen - met een enkel rijtje LED"s . gaat dat? Jazeker, heel goed zelfs. Als je tenminste gebruik maakt van twee-kleuren-LED"s. Zulke LED"s geven eigenlijk geen twee, maar drie kleuren, aangezien naast de "echte" kleuren rood en groen ook nog de mengkleur oranje/geel mogelijk is. Ten opzichte van gewone LED"s kunnen we met twee-kleuren-LED"s dus drie maal zoveel informatie geven. De hier gepresenteerde duo-lichtbalk is daarvan een goed voorbeeld. duo-lichtbalk Ter opfrissing van het geheugen nog enkele gegevens van de UAA 180 (zie ook Info- kaart 86 uit het meinummer van Elektuur). Het 18-pens IC mag een voedingsspanning hebben van maximaal 18 V (+ aan pen 18 en 1 aan pen 1). Tussen pen 3 en 16 moet een referentiespanning worden aangesloten, die het uitsturingsbereik bepaalt. Aangezien het bereik in dit geval moet beginnen bij nul volt moet pen 16 aan 1 worden gelegd en wordt de ...
