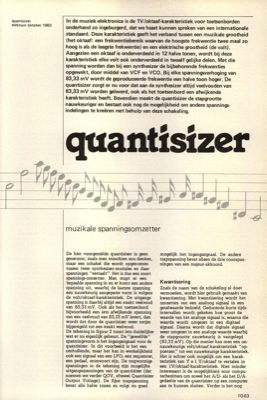

quantisizer - muzikale spanningsomzetter

quantisizer elektuur oktober 1983 In de muziek-elektronica is de 1V/oktaaf-karakteristiek voor toetsenborden onderhand zo ingeburgerd, dat we haast kunnen spreken van een internationale standaard. Deze karakteristiek geeft het verband tussen een muzikale grootheid (het oktaaf: een frekwentiebereik waarvan de hoogste frekwentie twee maal zo hoog is als de laagste frekwentie) en een elektrische grootheid (de volt). Aangezien een oktaaf is onderverdeeld in 12 halve tonen, wordt bij deze karakteristiek elke volt ook onderverdeeld in twaalf gelijke delen. Met die spanning worden dan bij een synthesizer de bijbehorende frekwenties opgewekt, door middel van VCF en VCO. Bij elke spanningsverhoging van 83,33 mV wordt de geproduceerde frekwentie een halve toon hoger. De quantisizer zorgt er nu voor dat aan de synthesizer altijd veelvouden van 83,33 mV worden geleverd, ook als het toetsenbord een afwijkende karakteristiek heeft. Bovendien maakt de quantisizer de stapgrootte nauwkeuriger en b...
