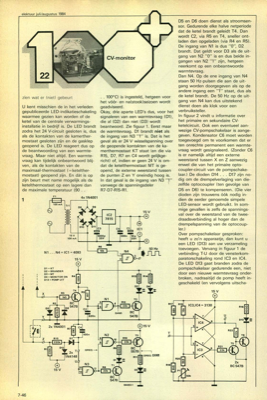

elektuur "uli/au ustus 1984 7-46 zien wat er (niet) gebeurt U kent misschien de in het verleden gepubliceerde LED-indikatieschakeling waarmee gezien kan worden of de ketel van de centrale verwarmings- installatie in bedrijf is. De LED brandt zodra het 24 V-circuit gesloten is, dus als de kontakten van de kamerther- mostaat gesloten zijn en de gasklep geopend is. De LED reageert dus op de beantwoording van een warmte- vraag. Maar niet altijd. Een warmte- vraag kan tijdelijk onbeantwoord blij- ven, als de kontakten van de maximaal-thermostaat (=ketelther- mostaat) geopend zijn. En clát is op zijn beurt met name mogelijk als de ketelthermostaat op een lagere dan de maximale temperatuur (90 . . . 100°C) is ingesteld, hetgeen voor het vóór- en na(stook)seizoen wordt geadviseerd. Okay, drie aparte LED"s dus, voor het signaleren van een warmtevraag (D1), die al (D2) dan niet (D3) wordt beantwoord. Zie figuur 1. Eerst maar de warmtevraag. D1 brandt niet als de ingang van N3 "1" is....
