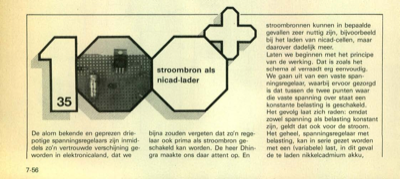

stroombron als nicad-lader

De alom bekende en geprezen drie- potige spanningsregelaars zijn inmid- dels zo"n vertrouwde verschijning ge- worden in elektronicaland, dat we bijna zouden vergeten dat zo"n rege- laar ook prima als stroombron ge- schakeld kan worden. De heer Dhin- gra maakte ons daar attent op. En stroombronnen kunnen in bepaalde gevallen zeer nuttig zijn, bijvoorbeeld bij het laden van nicad-cellen, maar daarover dadelijk meer. Laten we beginnen met het principe van de werking. Dat is zoals het schema al verraadt erg eenvoudig. We gaan uit van een vaste span- ningsregelaar, waarbij ervoor gezorgd is dat tussen de twee punten waar die vaste spanning over staat een konstante belasting is geschakeld. Het gevolg laat zich raden: omdat zowel spanning als belasting konstant zijn, geldt dat ook voor de stroom. Het geheel, spanningsregelaar met belasting, kan in serie gezet worden met een (variabele) last, in dit geval de te laden nikkelcadmium akku, 7-56 zonder dat dat konsekwenties met zich meebren...
