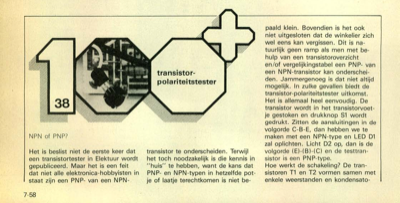

transistorpolariteitstester - NPN of PNP?

NPN of PNP? Het is beslist niet de eerste keer dat een transistortester in Elektuur wordt gepubliceerd. Maar het is een feit dat niet alle elektronica-hobbyisten in staat zijn een PNP- van een NPN- transistor te onderscheiden. Terwijl het toch noodzakelijk is die kennis in "huis" te hebben, want de kans dat PNP- en NPN-typen in hetzelfde pot- je of laatje terechtkomen is niet be- 7-58 transistor- polariteitstester paald klein. Bovendien is het ook niet uitgesloten dat de winkelier zich wel eens kan vergissen. Dit is na- tuurlijk geen ramp als men met be- hulp van een transistoroverzicht en/of vergelijkingstabel een PNP- van een NPN-transistor kan onderschei- den. Jammergenoeg is dat niet altijd mogelijk. In zulke gevallen biedt de transistor-polariteitstester uitkomst. Het is allemaal heel eenvoudig. De transistor wordt in het transistorvoet- je gestoken en drukknop S1 wordt gedrukt. Zitten de aansluitingen in de volgorde C-B-E, dan hebben we te maken met een NPN-type en LED Dl za...
