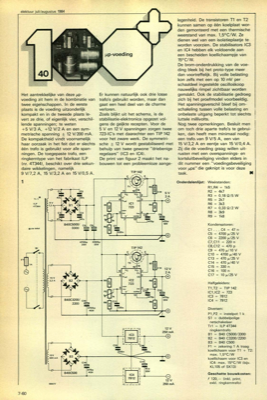

µp-voeding

elektuur juli/augustus 1984 Het aantrekkelijke van deze μp- voeding zit hem in de kombinatie van twee eigenschappen. In de eerste plaats is de voeding uitzonderlijk kompakt en in de tweede plaats le- vert ze drie, of eigenlijk vier, verschil- lende spanningen; te weten +5 V/3 A, +12 V/2 A en een sym- metrische spanning ± 12 V/200 mA. De kompaktheid vindt voornamelijk haar oorzaak in het feit dat er slechts één trafo is gebruikt voor alle span- ningen. De toegepaste trafo, een ringkerntype van het fabrikaat ILP (nr. 4T344), beschikt over drie sekun- daire wikkelingen, namelijk 9 V/7,2 A, 15 V/3,2 A en 15 V/0,5 A. Er kunnen natuurlijk ook drie losse trafo"s gebruikt worden, maar dan gaat een heel deel van de charme verloren. Zoals blijkt uit het schema, is de stabilisatie-elektronica opgezet vol- gens de geijkte recepten. Voor de 5 V en 12 V spanningen zorgen twee 723-IC"s met daarachter een TIP 142 voor het zware werk. De symmetri- sche ± 12 V wordt gestabiliseerd met behulp...
