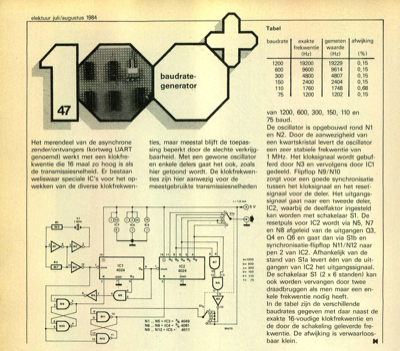

baudrate-generator

elektuur juli/augustus 1984 Het merendeel van de asynchrone zender/ontvangers (kortweg UART genoemd) werkt met een klokfre- kwentie die 16 maal zo hoog is als de transmissiesnelheid. Er bestaan weliswaar speciale IC"s voor het op- wekken van de diverse klokfrekwen- ties, maar meestal blijft de toepas- sing beperkt door de slechte verkrijg- baarheid. Met een gewone oscillator en enkele delers gaat het ook, zoals hier getoond wordt. De klokfrekwen- ties zijn hier aanwezig voor de meestgebruikte transmissiesnelheden 1- 1,5 rnA 1200 19200 19229 0,15 600 9600 9614 0,15 300 4800 4807 0,15 150 2400 2404 0,15 110 1760 1748 0,68 75 1200 1202 0,15 van 1200, 600, 300, 150, 110 en 75 baud. De oscillator is opgebouwd rond N1 en N2. Door de aanwezigheid van een kwartskristal levert de oscillator een zeer stabiele frekwentie van 1 MHz. Het kloksignaal wordt gebuf- ferd door N3 en vervolgens door IC1 gedeeld. Flipflop N9/N10 zorgt voor een goede synchronisatie tussen het kloksignaal en het reset-...
