IR-koptelefoon ontvanger

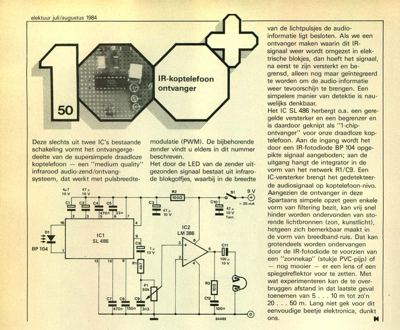

elektuur juli/augustus 1984 Deze slechts uit twee "C"s bestaande schakeling vormt het ontvangerge- deelte van de supersimpele draadloze koptelefoon — een "medium quality" infrarood audio-zend/ontvang- systeem, dat werkt met pulsbreedte- modulatie (PWM). De bijbehorende zender vindt u elders in dit nummer beschreven. Het door de LED van de zender uit- gezonden signaal bestaat uit infraro- de blokgolfjes, waarbij in de breedte van de lichtpulsjes de audio- informatie ligt besloten. Als we een ontvanger maken waarin dit IR- signaal weer wordt omgezet in elek- trische blokjes, dan hoeft het signaal, na eerst te zijn versterkt en be- grensd, alleen nog maar geïntegreerd te worden om de audio-informatie weer tevoorschijn te brengen. Een simpelere manier van detektie is nau- welijks denkbaar. Het IC SL 486 herbergt o.a. een gere- gelde versterker en een begrenzer en is daardoor geknipt als "1-chip- ontvanger" voor onze draadloze kop- telefoon. Aan de ingang wordt het door een IR-foto...
