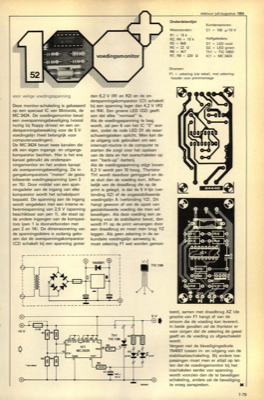

voedingsmonitor - voor veilige voedingsspanning

voor veilige voedingsspanning Deze monitor-schakeling is gebaseerd op een speciaal IC van Motorola, de MC 3424. De voedingsmonitor bevat een overspanningsbeveiliging (vooral nuttig bij floppy drives) en een on- derspanningsbewaking voor de 5 V- voedingslijn (heel belangrijk voor computervoedingen). De MC 3424 bevat twee kanalen die elk een eigen ingangs- en uitgangs- komparator bezitten. Hier is het ene kanaal gebruikt als onderspan- ningsmonitor en het andere kanaal als overspanningsbeveiliging. De in- gangskomparators "meten" de gesta- biliseerde voedingsspanning (pen 3 en 15). Door middel van een span- ningsdeler aan de ingang van elke komparator wordt het schakelpunt bepaald. De spanning aan de ingang wordt vergeleken met een interne re- ferentiespanning van 2,5 V (spanning beschikbaar aan pen 1), die staat op de andere ingangen van de kompara- tors (pen 1 is doorverbonden met pen 2 en 14). De dimensionering van de spanningsdelers is zodanig geko- zen dat de overspanningskompa...
