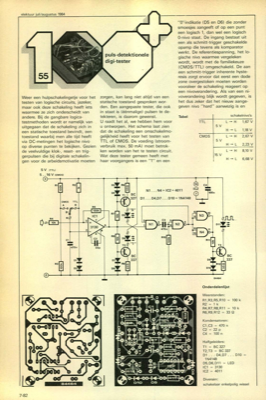

puls-detektionele digi-tester

elektuur juli/augustus 1984 Weer een hulpschakelingetje voor het testen van logische circuits, jazeker, maar ook deze schakeling heeft iets waarmee ze zich onderscheidt van andere. Bij de gangbare logica- testmethoden wordt er namelijk van uitgegaan dat de schakeling zich in een statische toestand bevindt, een toestand waarbij men alle tijd heeft via DC-metingen het logische nivo op diverse punten te bekijken. Gezien de veelvuldige klok-, reset- en trig- gerpulsen die bij digitale schakelin- gen voor de arbeidsmotivatie moeten puls-detektionele digi-tester zorgen, kan lang niet altijd van een statische toestand gesproken wor- den. Een aangepaste tester, die ook in staat is (éénmalige) pulsen te de- tekteren, is daarom gewenst. U raadt het al, we hebben hem voor u ontworpen. Het schema laat zien dat de schakeling een omschakelmo- gelijkheid heeft voor het testen van TTL of CMOS. De voeding (stroom- verbruik max. 50 mA) moet betrok- ken worden van het te testen circuit. Wat deze...
