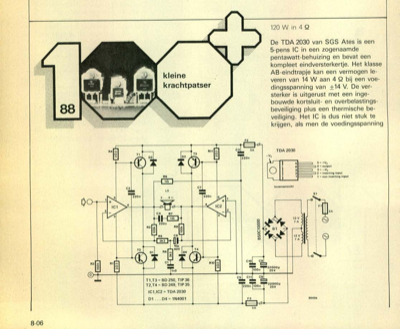

kleine krachtpatser 120 W in 4 Ω

8-06 T1,T3 = BD 250, TIP 36 72,T4 = BD 249, TIP 35 IC1,1C2 = TDA 2030 D1 ... D4 = 1N4001 84490 120 W in 4 Q De TDA 2030 van SGS Ates is een 5-pens IC in een zogenaamde pentawatt-behuizing en bevat een kompleet eindversterkertje. Het klasse AB-eindtrapje kan een vermogen le- veren van 14 W aan 4 Q bij een voe- dingsspanning van ±14 V. De ver- sterker is uitgerust met een inge- bouwde kortsluit- en overbelastings- beveiliging plus een thermische be- veiliging. Het IC is dus niet stuk te krijgen, als men de voedingsspanning TDA 2030 Vs bovenaanAcht 5 -5 5 = +Vs 4- output 3= 12 = Inwoning Input = non inverting input S, F1 ti 2A tenminste niet hoger maakt dan het toegestane maximum van ±18 V. Met twee van deze IC"s en enkele goedkope vermogenstransistoren kan een brugversterker worden gemaakt die een flink vermogen levert aan be- lastingen van 2 tot 4 Q. Het schema toont de schakeling, die zo"n standaard-opzet heeft dat we daar verder weinig over hoeven te vertellen. Elke helft van...
