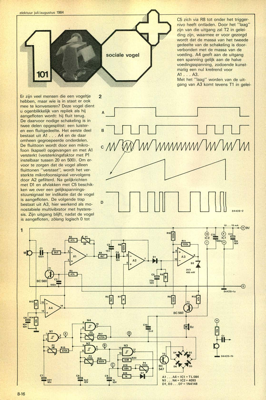

sociale vogel

elektuur juli/augustus 1984 Er zijn veel mensen die een vogeltje 2 hebben, maar wie is in staat er ook mee te konverseren? Deze vogel dient u ogenblikkelijk van repliek als hij aangefloten wordt: hij fluit terug. De daarvoor nodige schakeling is in twee delen opgesplitst: een luister- en een fluitgedeelte. Het eerste deel bestaat uit Al . . A4 en de daar omheen gegroepeerde onderdelen. De fluittoon wordt door een mikro- foon (kapsel) opgevangen en met Al versterkt (versterkingsfaktor met Pl instelbaar tussen 20 en 500). Om er- voor te zorgen dat de vogel alleen fluittonen "verstaat", wordt het ver- sterkte mikrofoonsignaal vervolgens door A2 gefilterd. Na gelijkrichten met D1 en afvlakken met C5 beschik- ken we over een gelijkspannings- stuursignaal ter indikatie dat de vogel is aangefloten. De volgende trap bestaat uit A3, hier werkend als mo- nostabiele multivibrator met hystere- sis. Zijn uitgang blijft, nadat de vogel is aangefloten, zolang logisch 0 tot A 1 L 84428-2 10... 15...
