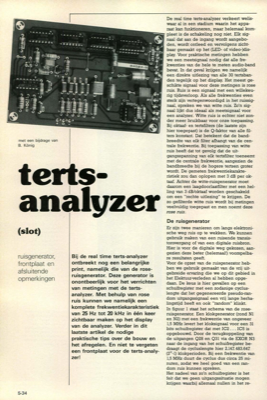

terts-analyzer (3) - ruisgenerator, frontplaat en afsluitende opmerkingen

met een bijdrage van B. Kiinig terts- analyzer De real time terts-analyzer verkeert welis- waar al in een stadium waarin het appa- raat kan funktioneren, maar helemaal kom- pleet is de schakeling nog niet. Elk sig- naal dat aan de ingang wordt aangebo- den, wordt ontleed en vervolgens zicht- baar gemaakt op het (LED- of video-)dis- play. Voor praktische metingen hebben we een meetsignaal nodig dat alle fre- kwenties van de hele te meten audio-band bevat. In dat geval krijgen we namelijk een direkte uitlezing van alle 30 tertsban- den tegelijk op het display. Het meest ge- schikte signaal voor deze metingen is rose ruis. Ruis is een signaal met een willekeu- rig tijdsverloop. Als alle frekwenties even sterk zijn vertegenwoordigd in het ruissig- naal, spreken we van witte ruis. Zo"n sig- naal lijkt dus ideaal als meetsignaal voor een analyzer. Witte ruis is echter niet zon- der meer bruikbaar voor onze toepassing. Bij oktaaf- en tertsfilters (de laatste zijn hier toegepast) is de Q-...
