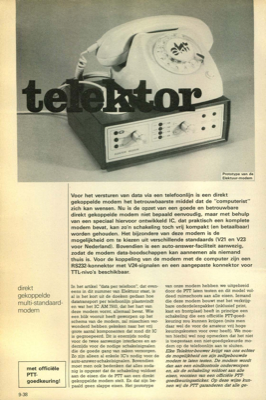

telektor - direkt gekoppelde multi-standaard-modem

direkt gekoppelde multi-standaard- modem met officiële PTT- goedkeuring! In het artikel "data per telefoon", dat even- eens in dit nummer van Elektuur staat, is al in het kort uit de doeken gedaan hoe datatransport per telefoonlijn plaatsvindt en wat het IC AM 7910, dat het hart van deze modem vormt, allemaal bevat. Wie een blik vooruit heeft geworpen op het schema van de modem, zal misschien ver- wonderd hebben gekeken naar het vrij grote aantal komponenten dat rond dit IC is gegroepeerd. Dit is enerzijds nodig voor de twee aanwezige interfaces en an- derzijds voor de nodige schakelsignalen die de goede gang van zaken verzorgen. Zo zijn alleen al enkele IC"s nodig voor de auto-answer-schakelsignalen. Bovendien moet men ook bedenken dat alles zoda- nig is opgezet dat de schakeling voldoet aan de eisen die de PTT aan een direkt gekoppelde modem stelt. En dat zijn be- paald geen slappe eisen. Het prototype van onze modem hebben we uitgebreid door de PTT laten testen en dit model v...
