telefase - eenvoudige spanningsdetektor

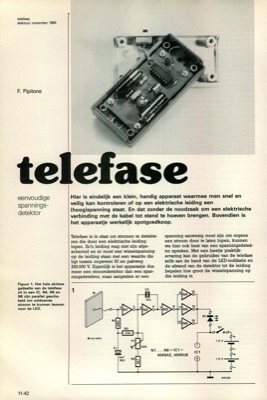

telefase elektuur november 1984 F. Pipitone telefase eenvoudige spannings- detektor Hier is eindelijk een klein, handig apparaat waarmee men snel en veilig kan kontroleren of op een elektrische leiding een (hoog)spanning staat. En dat zonder de noodzaak om een elektrische verbinding met de kabel tot stand te hoeven brengen. Bovendien is het apparaatje werkelijk spotgoedkoop. Figuur 1. Het hele aktieve gedeelte van de telefase zit in een IC. N4, N5 en N6 zijn parallel gescha- keld om voldoende stroom te kunnen leveren voor de LED. 1 C2 10 — I 11-42 Telefase is in staat om stromen te detekte- ren die door een elektrische leiding lopen. Zo"n leiding mag niet zijn afge- schermd en er moet een wisselspanning op de leiding staan met een waarde die ligt tussen ongeveer 60 en pakweg 250.000 V. Eigenlijk is het apparaatje dus meer een stroomdetektor dan een span- ningsdetektor, maar aangezien er een spanning aanwezig moet zijn om ergens een stroom door te laten lopen, kunnen we hier ook ...
