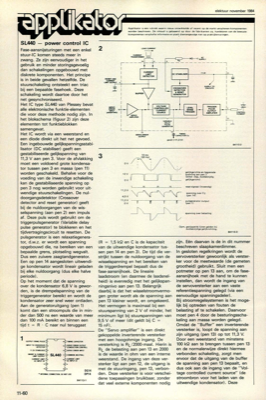

applikator: fase-aansnijsturingen met de SL 440 - power control IC

SL440 — power control IC 2 LOAD cuRRENT CURRENT TRANSFolAmER - CURRENT LIMIT DETECTOR BUFFER Fase-aansnijsturingen met een enkel stuur-IC komen steeds meer in zwang. Ze zijn eenvoudiger in het gebruik en minder storingsgevoelig dan schakelingen opgebouwd met diskrete komponenten. Het principe is in beide gevallen hetzelfde. De stuurschakeling ontsteekt een triac bij een bepaalde fasehoek. Deze schakeling wordt daartoe door het net gesynchroniseerd. Het IC type SL440 van Plessey bevat alle elektronische funktie-elementen die voor deze methode nodig zijn. In het blokschema (figuur 2) zijn deze elementen tot funktieblokken samengevat. Het IC wordt via een weerstand en een diode direkt uit het net gevoed. Een ingebouwde gelijkspanningsstabi- lisator (DC stabiliser) geeft een gestabiliseerde gelijkspanning van 11,3 V aan pen 3. Voor de afvlakking moet een voldoend grote kondensa- tor tussen pen 3 en massa (pen 11) worden geschakeld. Behalve voor de voeding van de inwendige schakeling...
